(1)電能質量指標國家標準7項:①供電電壓偏差(GB/T 12325—2008);②電壓波動和閃變(GB/T 12326—2008);③公用電網諧波(GB/T 14549—1993);④三相電壓不平衡(GB/T 15543—2008);⑤電力系統頻率偏差(GB/T 15945—2008);⑥暫時過電壓和瞬態過電壓(GB/T 18481—2001);⑦公用電網間諧波(報批稿)。
(2)電能質量測量國家標準一項:電能質量監測設備通用要求(GB/T 19862—2005)。
(3)相關設備的國家標準一項:半導體變流器與供電系統的兼容及干擾防護導則(GB/T 10236—2006)。
(4)電能質量治理設備(裝置)國家標準三項:①靜止型無功功率補償裝置(SVC)現場試驗(GB/T 20297—2006);②靜止型無功功率補償裝置(SVC)功能特性(GB/T 20298—2006);③輸配電系統靜止無功補償器用晶閘管閥的試驗(報批稿)。
(5)電能質量行業標準計有13項:高壓靜止無功補償裝置(DL/T 1010.1～1010.5—2006);電能質量測試分析儀檢定規程(DL/T 1028—2006);電能質量技術監督規程(DL/T 1053—2007);電能質量術語(報批稿);電能質量監測裝置運行規程(報批稿);電能質量監測裝置技術規程(送審稿);串聯電容器補償裝置一次設備預防性試驗規程(送審稿);串聯電容器補償裝置控制保護系統現場檢驗規程(送審稿);低壓有源電力濾波裝置(征求意見稿);鏈式STATCOM系列標準(制定中);電能質量評估技術導則(制定中);電壓監測儀訂貨技術條件(DL500-92);低壓晶閘管投切濾波裝置技術規范(報批稿)。
從上述統計中可以看出,有4項國標是2008年修訂的,這次修訂的宗旨是提高標準的科學性、實用性和可操作性,要做到既向國際先進標準靠攏、又符合國情。目前除諧波和間諧波標準外,其余4項標準均已于2008年批準、發布。間諧波標準(報批稿)已于2009年年初完成。諧波標準修訂工作預計2009年底完成。
行業標準是國家標準的必要補充和細化。從上述統計中可以看出,近年來,在電能質量領域,行業標準已受到關注,并有長足進展,這個趨勢隨著電能質量產業(監測和治理裝置等方面)的崛起,必然有更快的進展。
4 關于完善我國電能質量標準體系的若干建議
我國電能質量標準方面尚有大量工作要做。電能質量應遵循《電力法》的規定,制定相關的國家標準、行業標準(或地方標準)、企業標準等構成一個標準體系;從內容上講應包括電網中電能質量指標、相關產品的制造、技術和運行規范以及電能的交換、電價等;有關電能質量問題應廣泛滲透到電力規劃、設計、安裝、試驗、運行和管理的規程中。
現行《電力法》(1996年4月起實施)中關于電能質量的規定存在一定缺點,基本上只強調供電企業責任,這是不妥當?shù)�。維護公用電網的電能質量是供電企業和用戶的共同責任,盡管供電企業應起主導作用。按《電力法》規定,上網電價應實行“同網同質同價”,至今未見頒布相應的行政規定。此條規定實際上是對電能長期執行“以量計價”的重要補充。實行“同質同價”,就是意味著“優質優價”、“劣質低價”,并必然導致“污染罰款”,這是促使電能質量提高的經濟杠桿,具有十分重要意義。當然,由于電能質量問題的復雜性,“同質同價”難以一步到位,宜由簡到繁分步驟分指標實施,并先做好試點工作。
2004年,全國電壓電流等級和頻率標準化技術委員會秘書處主持完成了《電能質量標準體系完善化研究》,該項目是由國家發改委下達的。研究報告提出的電能質量標準框架如下:
(1)術語;
(2)限值和基本要求系列標準,包括以下十個指標:①供電電壓偏差;②電力系統頻率偏差;③諧波(包括間諧波);④電壓不平衡度;⑤電壓波動和閃變;⑥電壓暫升、暫降;⑦短時和長時斷電;⑧暫時過電壓和瞬態過電壓;⑨電壓波形缺口;⑩信號電壓;
(3)監視、測量、評估方法系列標準;
(4)監視、測量、分析儀器設備系列標準;
(5)電能質量控制裝置及應用導則系列標準:包括用于吸收電網諧波、改善電網靜態和動態電能質量特性的設備、裝置及其應用的標準,例如:①靜止無功補償裝置(SVC);②串聯補償裝置(SC);③無源濾波兼無功補償裝置(PF);④晶閘管投切電容器或電抗器(TSC或TSR);⑤有源電力濾波器(APF);⑥靜止無功發生器(SVG)等;
(6)電能質量管理的系列標準,此系列標準需結合電力監管體制的改革和完善,在不斷總結國內外電力市場運行經驗的基礎上逐漸形成。
以上電能質量標準框架通過了專家組評審,得到認可,并將在標委會逐年工作計劃中予以安排。
5 結束語

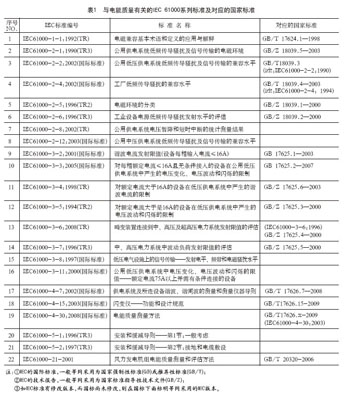

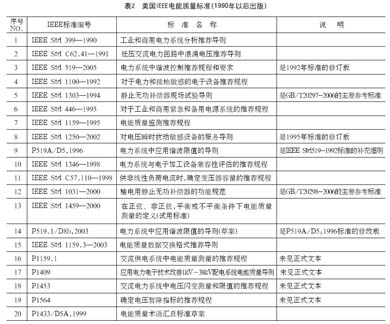

電能質量標準化工作隨著電能質量重要性的提高,電能質量產業的崛起以及電力市場的發展,受到廣泛的關注。文中論述了近年來國內外電能質量標準的一些新進展。國外標準介紹了IEC 61000系列標準和美國IEEE相關標準,指出我國應加大引進國外先進標準力度,及時跟蹤其變化。國內標準近年來已明顯加快了制定和修訂的步伐,表現在:
(1)電能質量指標的六項國家標準中五項已經完成(或正在)修訂;
(2)電能質量測量、相關電氣設備以及治理設備(裝置)的標準也已有少量問世;
(3)一批行業標準已經完成(或正在)制定;
(4)在國家發改委支持下,完成了《電能質量標準體系完善化研究》項目,提出了較完善的電能質量標準框架。
文中著重指出,電能質量標準化工作尚有大量工作要做,現行《電力法》中關于電能質量的規定存在一定缺點,相關的“同網同質同價”行政規定應盡快制定發布。
